产品特点
■RI85型高压无感玻璃釉电阻器采用印制膜线无感设计,通过预制膜修刻而获得均匀、稳定、可靠的导电带,可根据客户不同需求设计加工。
■ 到高阻值的耐湿性也很稳定的特性。
■ 对应欧盟RoHS。在电阻中所含的铅玻璃,不包含在欧盟-RoHS指令中。
负荷特性曲线
在环境温度70°C以上使用时,应按照左图负荷特性曲线,减小额定功率。
主要参数
型号 |
额定功率(W) |
阻值范围 |
阻值偏差 |
最高使用电压(KV) |
外形尺寸(mm) |
||
A |
B |
C±0.05 |
|||||
RI85 |
5W |
0.1M-1.5G |
±1% |
7 |
8.3±0.5 |
25 ±1 |
0.78 |
8W |
0.1M-2.0G |
10 |
8.3±0.5 |
40 ±2 |
1.0 |
||
10W |
0.1M-2.5G |
15 |
8.3±0.5 |
53 ±2 |
|||
15W |
0.5M-5.0G |
20 |
8.3±0.5 |
77 ±2 |
|||
25W |
0.5M-10G |
25 |
8.3±0.5 |
125 ±2 |
|||
30W |
0.5M-10G |
30 |
8.3±0.5 |
152 ±2 |
|||
10W |
0.1M-2.5G |
10 |
11.6±0.5 |
42 ±2 |
|||
15W |
0.1M-2.5G |
15 |
11.6±0.5 |
52 ±2 |
|||
20W |
0.5M-5.0G |
20 |
11.6±0.5 |
72 ±2 |
|||
25W |
0.5M-10G |
25 |
11.6±0.5 |
102 ±2 |
|||
40W |
0.5M-10G |
30 |
11.6±0.5 |
152 ±2 |
额定值
型 号 |
功 率 |
阻值范围 |
允许 |
最高使用电压(KV) |

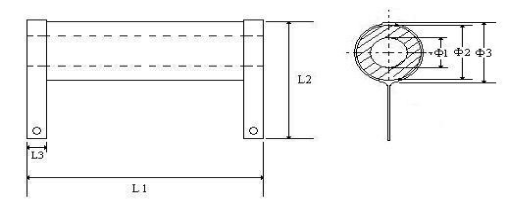

尺寸(mm) |
|||||
L1±3 |
L2±5 |
L3±0.5 |
Φ1±1.5 |
Φ2±1.5 |
Φ3±2 |
|||||
RI85 |
50W |
1M-30G |
±5% |
35 |
130 |
48 |
8 |
15 |
25 |
29 |
75W |
1M-40G |
40 |
150 |
48 |
8 |
15 |
25 |
29 |
||
100W |
1M-50G |
45 |
200 |
48 |
10 |
15 |
25 |
29 |
||
150W |
1M-50G |
50 |
220 |
60 |
15 |
20 |
30 |
34.5 |
||
350W |
1M-50G |
50 |
220 |
85 |
15 |
40 |
50 |
54.5 |
额定环境温度 : +70°C
使用温度范围 : -55°C~+155°C
额定电压是√额定功率×公称电阻值 所算出的值或表中最高使用电压两者中小的值为额定电压。
电气特性
试验项目 |
性能要求 |
试验方法 |
||||||||||||||||||
耐电压 |
应无击穿或飞弧现象 |
包箔法,施加电压见额定值表,1min±5S |
||||||||||||||||||
过载(短时间) |
△R≤±(0.5%R+0.05Ω) |
2.5倍额定电压或者最高过荷电压,取两者中低的一方施加5秒 |
||||||||||||||||||
可焊性 |
沾锡面积不小于95% |
260±10℃、2±0.5S |
||||||||||||||||||
引出端强度 |
△R≤±(0.5%R+0.05Ω) |
拉力:10N、10±1S 弯曲:2×900 扭转:2×1800 |
||||||||||||||||||
耐焊接热 |
△R≤±(0.5%R+0.05Ω) |
260±10℃ 10±1S or 350±5℃、3.5±0.5S |
||||||||||||||||||
温度快速变化 |
△R≤±(0.5%R+0.05Ω) |
-55±3℃、30min; 155±3℃、30min 5次循环 |
||||||||||||||||||
断续过负荷 |
△R≤±(5%R+0.1Ω) |
2.5倍额定电压 通1S、断25S 10000次循环 |
||||||||||||||||||
电阻温度系数 |
TCR≤±200PPM/℃ |
高于室温100℃、恒温30~40min |
||||||||||||||||||
耐久性 |
△R≤±(5%R+0.1Ω) |
70±2℃、1000h,额定直流电压 1.5小时ON、0.5小时OFF的周期. |
||||||||||||||||||
意外过载 |
纱网圆筒不应燃烧 |
16、25倍额定功率电压,持续5±0.5min; |
||||||||||||||||||
稳态湿热 |
△R≤±(5%R+0.1Ω) |
40±2℃、90~95%RH、56天 |
||||||||||||||||||
耐浪涌特性 |
△R≤±(5%R+0.1Ω) |
放电试验:照下表施加电压,充电4.5S、放电0.5S,进行50次冲击试验。
|
