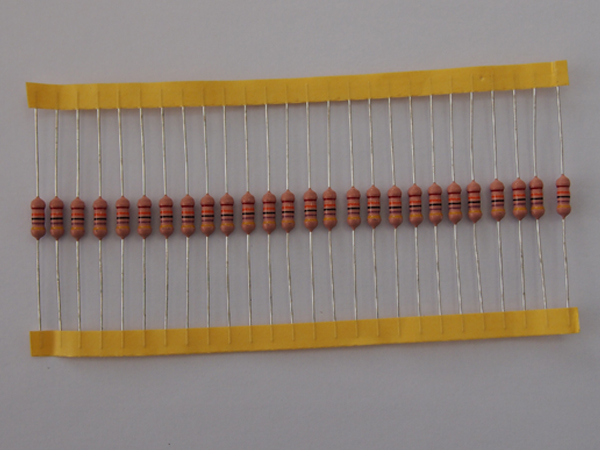

产品特点
■ 耐浪涌特性优异的电阻器。
■ 到高阻值的耐湿性也很稳定的特性。
■ 对应欧盟RoHS。在电阻中所含的铅玻璃,不包含在欧盟-RoHS指令中。
■ 由于对应表面安装成形,所以可自动安装。通过UL、CQC、VDE认证。
■ 用途 l TV、CRT显示 l 复印机 l LBP LBPs l VTR VTRs l 开关电源 l AC适配器 电磁炉,电压力锅
负荷特性曲线
在环境温度70°C以上使用时,应按照左图负荷特性曲线,减小额定功率。
外形尺寸(mm)
型号 |
功率 |
L±1 |
ΦD±0.5 |
φd±0.05 |
备注 |
RI40 |
0.25W |
6.8 |
2.4 |
0.5 |
|
0.5W |
9.8 |
3.5 |
0.55 |
|
|
1W |
11.0 |
4.0 |
0.65 |
Φ3*9 |
|
1W |
11.5 |
4.0 |
Φ3*10 |
||
1W |
11.5 |
4.5 |
Φ3510 |
||
1W |
12.5 |
4.0 |
0.75 |
Φ3*11 |
|
2W |
15.5 |
5.0 |
Φ4014 |
||
2W |
15.5 |
5.6 |
Φ4514 |
||
3W |
17.0 |
7.0 |
|
||
5W |
24.0 |
8.0 |
|
额定值
型号 |
额定功耗 |
阻值范围 |
阻值偏差 |
最高使用电压 |
最高过负荷电压 |
耐电压 |
RI40
|
0.25W |
1K~1000MΩ |
±1%(F) |
1000V |
1500V |
500 |
0.5W |
1500V |
2000V |
600 |
|||
1W |
2000V |
3000V |
800 |
|||
2W |
3000V |
4000V |
||||
3W |
4000V |
5000V |
||||
5W |
5000V |
7000V |
额定环境温度 : +70°C
使用温度范围 : -55°C~+155°C
额定电压是√额定功率×公称电阻值 所算出的值或表中最高使用电压两者中小的值为额定电压。
电气特性
试验项目 |
性能要求 |
试验方法 |
||||||||||||||||||
耐电压 |
应无击穿或飞弧现象 |
包箔法,施加电压见额定值表,1min±5S |
||||||||||||||||||
过载(短时间) |
△R≤±(0.5%R+0.05Ω) |
2.5倍额定电压或者最高过荷电压,取两者中低的一方施加5秒 |
||||||||||||||||||
可焊性 |
沾锡面积不小于95% |
260±10℃、2±0.5S |
||||||||||||||||||
引出端强度 |
△R≤±(0.5%R+0.05Ω) |
拉力:10N、10±1S 弯曲:2×900 扭转:2×1800 |
||||||||||||||||||
耐焊接热 |
△R≤±(0.5%R+0.05Ω) |
260±10℃ 10±1S or 350±5℃、3.5±0.5S |
||||||||||||||||||
温度快速变化 |
△R≤±(0.5%R+0.05Ω) |
-55±3℃、30min; 155±3℃、30min 5次循环 |
||||||||||||||||||
断续过负荷 |
△R≤±(5%R+0.1Ω) |
2.5倍额定电压 通1S、断25S 10000次循环 |
||||||||||||||||||
电阻温度系数 |
TCR≤±200PPM/℃ |
高于室温100℃、恒温30~40min |
||||||||||||||||||
耐久性 |
△R≤±(5%R+0.1Ω) |
70±2℃、1000h,额定直流电压 1.5小时ON、0.5小时OFF的周期. |
||||||||||||||||||
意外过载 |
纱网圆筒不应燃烧 |
16、25倍额定功率电压,持续5±0.5min; |
||||||||||||||||||
稳态湿热 |
△R≤±(5%R+0.1Ω) |
40±2℃、90~95%RH、56天 |
||||||||||||||||||
耐浪涌特性 |
△R≤±(5%R+0.1Ω) |
放电试验:照下表施加电压,充电4.5S、放电0.5S,进行50次冲击试验。
|
