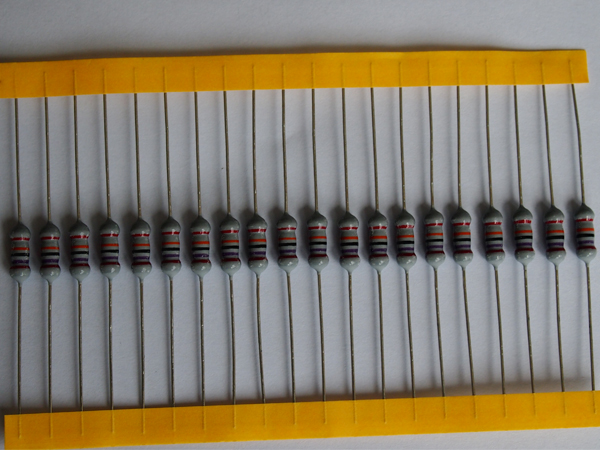

产品特点
■ 耐高压，高稳定性。
■ 荧光灯用电子镇流器。

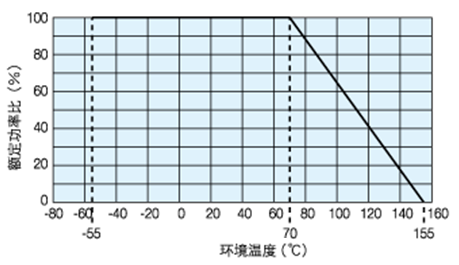

负荷特性曲线
在环境温度70°C以上使用时，应按照左图负荷特性曲线，减小额定功率。

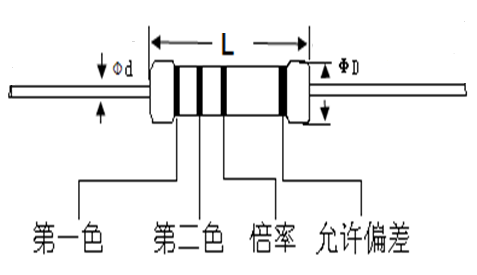

外形尺寸（mm）
|
型号 |
功率 |
L±1 |
ΦD±0.5 |
φd±0.05 |
备注 |
|
RN |
0.25W |
6.8 |
2.4 |
0.5 |
|
|
0.5W |
9.8 |
3.5 |
0.55 |
|
|
|
1W |
11.5 |
4.5 |
0.65 |
|
|
|
2W |
15.5 |
5.2 |
0.75 |
|
额定值
|
型号 |
额定功耗 |
阻值范围 |
阻值精度 |
最高使用电压 |
最高过负荷电压 |
耐电压 |
|
RN |
1/4W |
100Ω-820K |
±1% |
750V |
1000V |
500 |
|
1/2W |
1000V |
1500V |
600 |
|||
|
1W |
1500V |
2000V |
700 |
|||
|
2W |
2500V |
3000V |
800 |
额定环境温度 : ＋70°C
使用温度范围 : －55°C～＋155°C
额定电压是√额定功率×公称电阻值 所算出的值或表中最高使用电压两者中小的值为额定电压。
电气特性
|
试验项目 |
性能要求 |
试验方法 |
||||||||||||||||||
|
耐电压 |
应无击穿或飞弧现象 |
包箔法,施加电压见额定值表,1min±5S |
||||||||||||||||||
|
过载（短时间） |
△R≤±（1%R+0.05Ω） |
2.5倍额定电压或者最高过荷电压，取两者中低的一方施加5秒 |
||||||||||||||||||
|
可焊性 |
沾锡面积不小于95% |
260±10℃、2±0.5S |
||||||||||||||||||
|
引出端强度 |
△R≤±（1%R+0.05Ω） |
拉力：10N、10±1S 弯曲：2×900 扭转：2×1800 |
||||||||||||||||||
|
耐焊接热 |
△R≤±（1%R+0.05Ω） |
260±10℃ 10±1S or 350±5℃、3.5±0.5S |
||||||||||||||||||
|
温度快速变化 |
△R≤±(1%R+0.05Ω) |
-55±3℃、30min; 155±3℃、30min 5次循环 |
||||||||||||||||||
|
断续过负荷 |
△R≤±(5%R+0.1Ω) |
2.5倍额定电压 通1S、断25S 10000次循环 |
||||||||||||||||||
|
电阻温度系数 |
TCR≤±350PPM/℃ |
高于室温100℃、恒温30～40min |
||||||||||||||||||
|
耐久性 |
△R≤±(5%R+0.1Ω) |
70±2℃、1000h，额定直流电压 1.5小时ON、0.5小时OFF的周期. |
||||||||||||||||||
|
意外过载 |
纱网圆筒不应燃烧 |
16、25倍额定功率电压，持续5±0.5min； |
||||||||||||||||||
|
稳态湿热 |
△R≤±(5%R+0.1Ω) |
40±2℃、90～95%RH、56天 |
||||||||||||||||||
|
耐浪涌特性 |
△R≤±（10%R+0.1Ω） |
放电试验：照下表施加电压，充电4.5S、放电0.5S，进行50次冲击试验。
|
