RI86型高压片式玻璃釉电阻器

产品特点

■ 是高电压电路用的高电阻值产品。
■ 是薄型的SIP形状。
■ 使用了相当于UL94V-0的阻燃性涂料。
■ 由于使用了厚膜电阻(RuO2系),因此对寿命•长期变化十分稳定。
■ 端子无铅电镀品,符合欧盟RoHS。电极、电阻膜层、玻璃中所含的铅玻璃不适用欧盟RoHS指令。

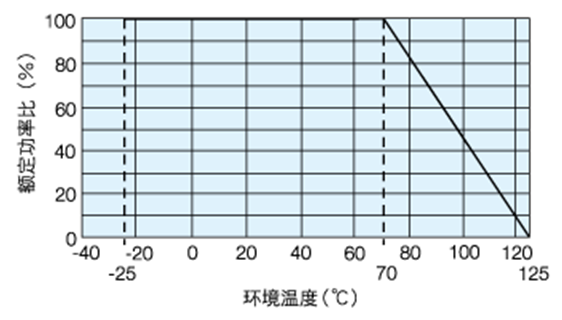

负荷特性曲线

在环境温度70°C以上使用时,应按照左图负荷特性曲线,减小额定功率。

主要参数

型号

额定功率(W)

阻值范围

阻值偏差

最高使用电压

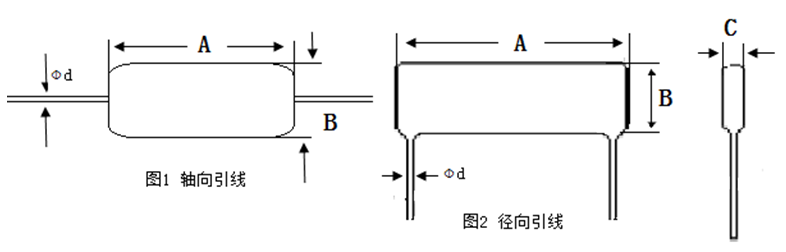

外形尺寸(mm)

备注

A

B

C

Фd

8610

0.5

1M~1000M

±5%
±10%

1.5 KV

10

5.0

2.0

0.5

图1

8640

1

1M~1000M

26 KV

40

10

2.5

0.6

图2

8660

2

1M~1000M

30 KV

60

60

3.0

0.6

图1

额定环境温度 : +70°C
使用温度范围 : -55°C~+155°C
额定电压是√额定功率×公称电阻值 所算出的值或表中最高使用电压两者中小的值为额定电压。

电气特性

试验项目

性能要求

试验方法

过载(短时间)

△R≤±(1%R+0.05Ω)

2.5倍额定电压、5秒

可焊性

沾锡面积不小于95%

260±10℃、2±0.5S

引出端强度

△R≤±(1%R+0.05Ω)

拉力:20N、10±1S 弯曲:2×900 扭转:2×1800

耐焊接热

△R≤±(1%R+0.05Ω)

260±10℃  10±1S or 350±5℃、3.5±0.5S

温度快速变化

△R≤±(1%R+0.05Ω)

-55±3℃、30min; 155±3℃、30min 5次循环

断续过负荷

△R≤±(5%R+0.1Ω)

2.5倍额定电压  通1S、断25S 10000次循环

电阻温度系数

TCR≤±200PPM/℃

高于室温100℃、恒温30~40min

耐久性

△R≤±(5%R+0.1Ω)

70±2℃、1000h,额定直流电压 1.5小时ON、0.5小时OFF的周期.

稳态湿热

△R≤±(5%R+0.1Ω)

40±2℃、90~95%RH、56天
