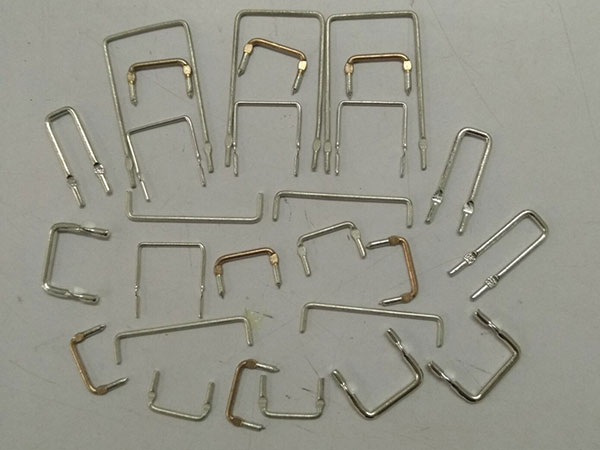

产品特点
■ 是超低电阻值（3mΩ~），适用于大电流的检测。
■ 对照安装条件，调整节距•高度。
■ 全部是定制品。
■ 容易焊接。
■ 对应欧盟RoHS。

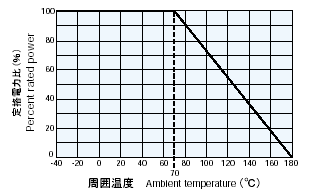

负荷特性曲线
在环境温度70°C以上使用时，应按照左图负荷特性曲线，减小额定功率。
主要参数

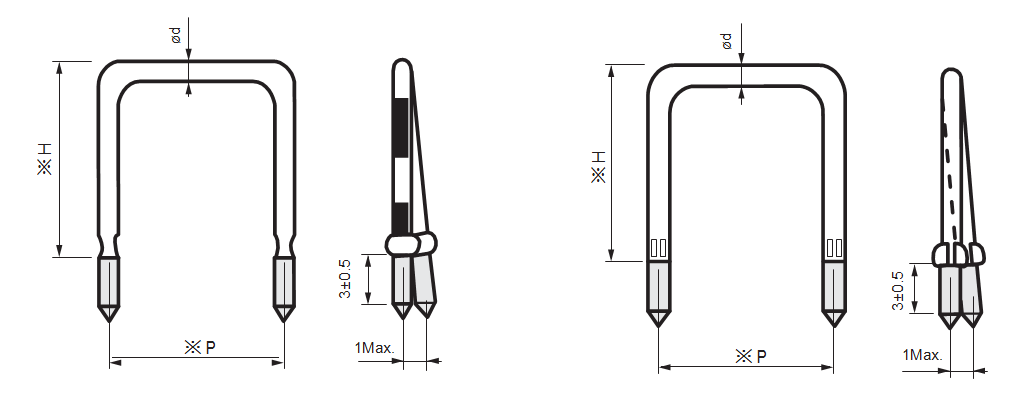

P.H尺寸，请商谈。 ※ Please consult with us about dimensions "P" and "H".
|
线径φd（mm） |
最大额定电流 |
电阻值范围 |
阻值允许偏差 |
电阻温度系数 |
|
0.6 |
3.0 |
50～100 |
J：±5% |
±100 |
|
0.7 |
4.0 |
30～70 |
||
|
0.8 |
4.5 |
20～50 |
||
|
0.9 |
5.0 |
20～40 |
||
|
1.0 |
5.5 |
15～30 |
||
|
1.1 |
6.0 |
15～20 |
||
|
1.2 |
7.0 |
10～20 |
||
|
1.3 |
7.5 |
10～20 |
||
|
1.4 |
8.0 |
10～20 |
||
|
1.5 |
9.0 |
10～20 |
||
|
1.6 |
9.5 |
10～15 |
||
|
1.8 |
11 |
5～10 |
||
|
2.0 |
12 |
5～10 |
||
|
2.3 |
14 |
3～10 |
||
|
2.6 |
18 |
3～5 |
||
|
2.9 |
21 |
3～5 |
额定环境温度 : ＋70°C
使用温度范围: －40°C～＋180°C
电气特性
|
试验项目 |
性能要求 |
试验方法 |
|
可焊性 |
沾锡面积不小于95% |
260±10℃、2±0.5S |
|
耐焊接热 |
△R≤±（2%R+0.05Ω） |
260±10℃ 10±1S or 350±5℃、3.5±0.5S |
|
电阻温度系数 |
TCR≤±100PPM/℃ |
高于室温100℃、恒温30～40min |
|
耐久性 |
△R≤±(5%R+0.1Ω) |
70±2℃、1000h，额定直流电压 1.5小时ON、0.5小时OFF的周期. |
|
稳态湿热 |
△R≤±(5%R+0.1Ω) |
40±2℃、90～95%RH、56天 |
