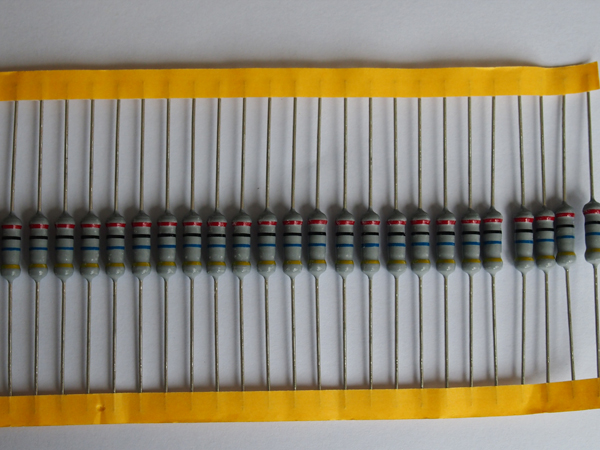

RI81/82型高压金属玻璃釉电阻器

产品特点

■ 耐浪涌特性优异的电阻器。
■ 到高阻值的耐湿性也很稳定的特性。
■ 对应欧盟RoHS。在电阻中所含的铅玻璃,不包含在欧盟-RoHS指令中。
■ 由于对应表面安装成形,所以可自动安装。通过UL、CQC、VDE认证。
■ 用途 l TV、CRT显示 l 复印机 l LBP LBPs l VTR VTRs l 开关电源 l AC适配器 电磁炉,电压力锅

负荷特性曲线

在环境温度70°C以上使用时,应按照左图负荷特性曲线,减小额定功率。

外形尺寸(mm)

型号

功率

L±1

ΦD±0.5

φd±0.05

备注

RI81

0.25W

9.8

3.5

0.55

Φ2580

0.5W

11

4.0

0.65

Φ3*9

1W

16.5

6.9

0.75

Φ5*16

RI82

1W

12.5

4.0

0.75

Φ3*11

额定值

型号

额定功耗

阻值范围

阻值偏差

最高使用电压

最高过负荷电压

耐电压

RI81

0.25W

10K~1000MΩ


±1%(F)

±5%(J)

DC1600V

AC1150V

DC3200V

AC2300V

600

0.5W

DC3500V

AC2500V

DC7000V

AC5000V

750

1W

DC10000V

AC7000V

DC20000V

AC14000V

1000

RI82

2W

10K~1000MΩ


DC5000V

AC3500V

DC7000V

AC5000V

1000

额定环境温度 : +70°C
使用温度范围 : -55°C~+155°C
额定电压是√额定功率×公称电阻值 所算出的值或表中最高使用电压两者中小的值为额定电压。

电气特性

试验项目

性能要求

试验方法

耐电压

应无击穿或飞弧现象

包箔法,施加电压见额定值表,1min±5S

过载(短时间)

△R≤±(0.5%R+0.05Ω)

2.5倍额定电压或者最高过荷电压,取两者中低的一方施加5秒

可焊性

沾锡面积不小于95%

260±10℃、2±0.5S

引出端强度

△R≤±(0.5%R+0.05Ω)

拉力:10N、10±1S 弯曲:2×900 扭转:2×1800

耐焊接热

△R≤±(0.5%R+0.05Ω)

260±10℃  10±1S or 350±5℃、3.5±0.5S

温度快速变化

△R≤±(0.5%R+0.05Ω)

-55±3℃、30min; 155±3℃、30min 5次循环

断续过负荷

△R≤±(5%R+0.1Ω)

2.5倍额定电压  通1S、断25S 10000次循环

电阻温度系数

TCR≤±200PPM/℃

高于室温100℃、恒温30~40min

耐久性

△R≤±(5%R+0.1Ω)

70±2℃、1000h,额定直流电压 1.5小时ON、0.5小时OFF的周期.

意外过载

纱网圆筒不应燃烧

16、25倍额定功率电压,持续5±0.5min;

稳态湿热

△R≤±(5%R+0.1Ω)

40±2℃、90~95%RH、56天

耐浪涌特性

△R≤±(5%R+0.1Ω)

放电试验:照下表施加电压,充电4.5S、放电0.5S,进行50次冲击试验。


功率

阻值范围 Ω

施加电压

0.25W

100K<R

3KV

0.5W

10K≤R<100K

3KV

100K≤R<470K

5KV

470K≤R<1M

7KV

1M≤R

10KV

>0.5W

480K≤R

10KV
